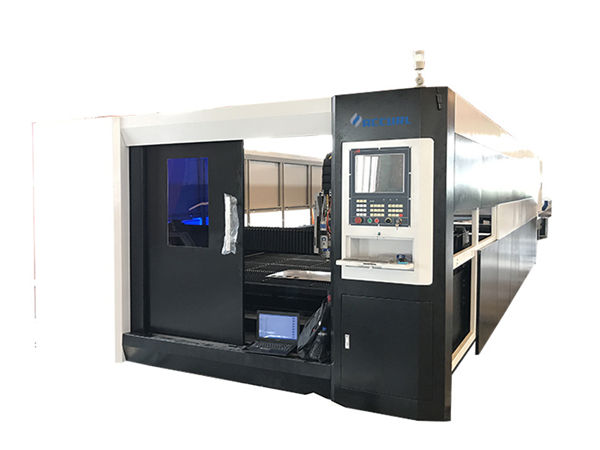

metallplåtfiber laser skärmaskin för rostfritt stål

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union
Försörjningsförmåga: 150 set

Detaljerad produktbeskrivning

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::	Fiber	Pulsfrekvens:	1-2000HZ
Positioneringssystem:	Rött ljus	Kontrollprogramvara ::	Cypcut
Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Ursprungsort::	Kina
Modellnummer::	TY-6020JB	Tillhandahållen kundservice ::	Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::	+ -0.03mm	Driftstemperatur ::	0 ° C-45 ° C
Arbetsfuktighet ::	5%-95%	Laserkälla:	Kinesiska eller importerade
Spänning::	AC380V ± 10% 50 HZ (60 HZ)	Skärområde:	6000 * 2000mm

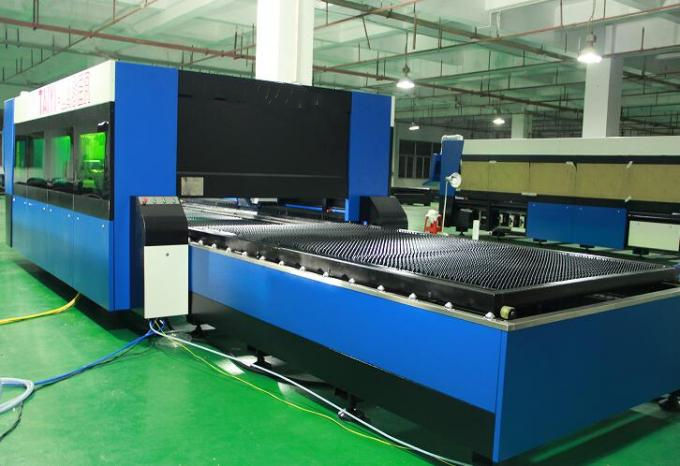

Produktnamn:	Metal Sheet Steel Fiber Laser Cutting Machine TY-6020JB

Fördel med fiberlasermaskin

1. Jämför med traditionell laser, fiberlaser är mer miljöskydd
2. Mycket lägre energiförbrukning: fiberlasers fotoelektriska omvandlingseffektivitet 15 gånger högre än traditionell laser.
3. Högre laserfläckkvalitet: en-modul laserkälla
4. Lägre förbrukning: Elektrisk förbrukning är under 7KW per timme.

Huvudfunktioner i fiber laser skärmaskin

Maskropp:
1. Taiyis maskinhus med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.

2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.

3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.

4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.

5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.

6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick.

Specifikation

Laserkälla medium	Fiber
Skärområde (L * W)	6000 mm × 2000 mm
Z axel stroke	250 mm
Max. positioneringshastighet	120 m / min
X, Y axel Max. påskynda hastigheten	1.0G
Kylform	Vattenkylning
Laservåglängd	1070nm
Laserkällans utgångseffekt	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfri)
Min. minska klyftan	≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,01 mm
Skärmaterialets tjocklek (enligt material)	0,2 - 25 mm
Förarmodell	Importerad servomotor
Effektbehov	380V, 50/60 Hz
Arbetstemperatur	0-45 ℃
Kontinuerlig arbetstid	24 timmar
Maskinens vikt	Cirka 12000 kg
Total skyddsnivå för strömförsörjningen	IP54

Referensbord för skärning av tjocklek

Laserkraft	Max skärtjocklek
Laserkraft	Kolstål (mm)	Rostfritt stål (mm)	Aluminium (mm)	Mässing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Ovanstående parameter endast för referens

Tillämpade material

Rostfritt stål, kolstål, legeringsstål, kiselstål, fjäderstål, galvaniserad platta, inlagd platta, mässingsplatta, kopparplatta, aluminiumplatta, etc

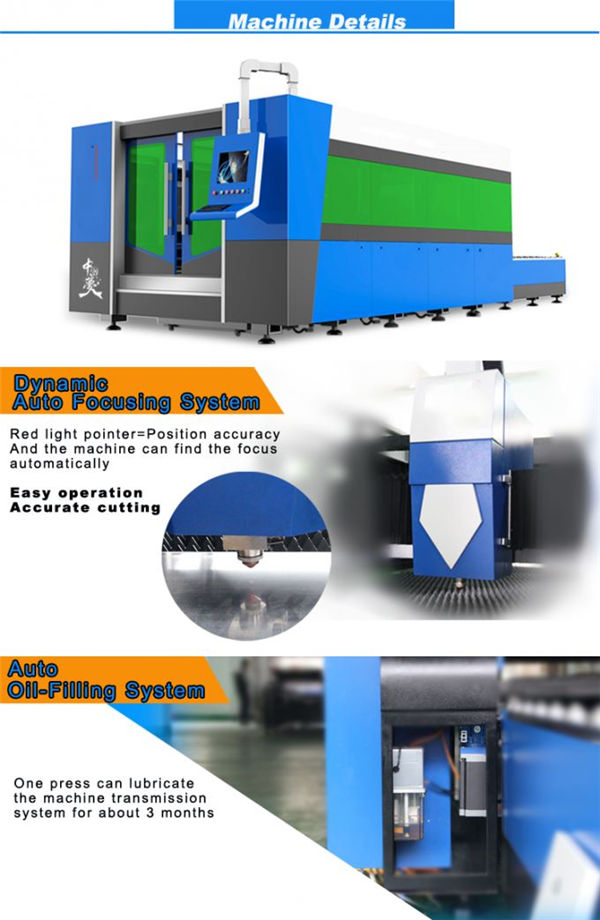

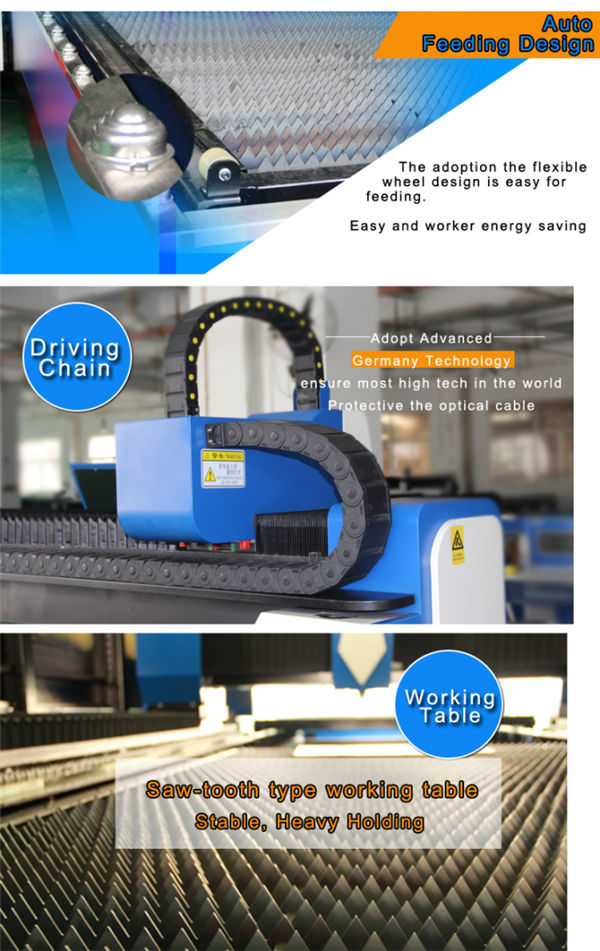

Detaljerade bilder

	Namn:Maskropp och tillbehör a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation. b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar. c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & förare Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.
	Namn:Linjära guider för precision Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
	Namn:Laserkälla snabb hastighet, skärlinje med hög precision och slät skärkant

Namn:Maskropp och tillbehör

a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.

Namn:AC servomotor & förare

Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.

Namn:Linjära guider för precision

Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet

Namn:Skärhuvud

Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.

Namn:Laserkälla

snabb hastighet, skärlinje med hög precision och slät skärkant

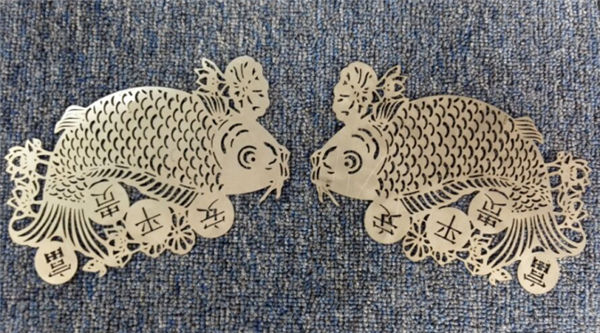

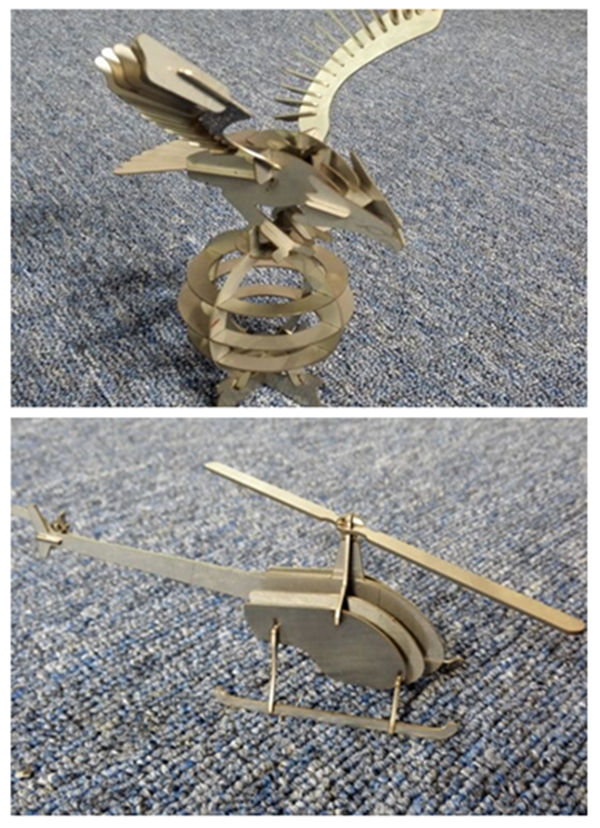

Skär prover

Träning

Kundservice, från utbildning till maskininstallation (3 sätt):
1. Utbildningsvideo och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du träffas vissa problem med installation, användning eller justering.
2. Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är som följer:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildningstjänster från dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Garanti

en). 1år för hela maskinen för laserfibermaskin för metallfiber. (Mänsklig skada förhandlas fram.).
b). Laserskälla 2 års garanti
c). Livslångt underhåll och reservdelar
d). Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)
