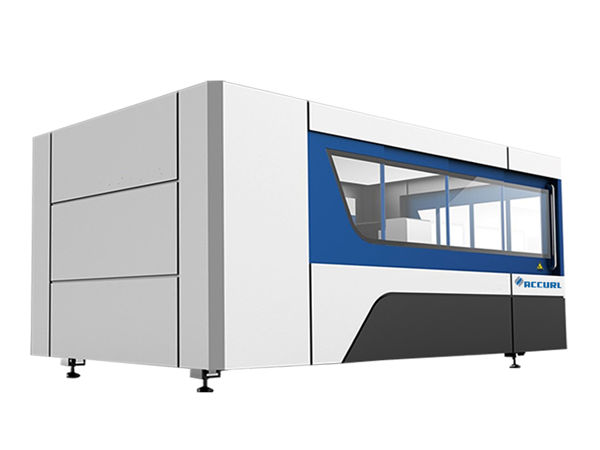

fiberlaserskärare 3 axel för biltillverkning

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::	Importerad originalfiberlaser	Min.linjbredd:	0,1 mm
Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Max acceleration:	1G
Upprepande noggrannhet ::	+/- 0,03 mm	Driftstemperatur ::	0 ° C-45 ° C
Kylningsläge:	Vattenkylning	Vikt (kg):	4600
Spänning::	AC380V ± 10% 50 HZ (60 HZ)	Skärområde:	3000x1500mm

Viktigaste egenskaper

1) Precis laser skärmaskin med högsta precision i Kina, den kan klippa liten metallcykeldesign med storleken på ett halvt mynt och perfekt skära 6mm mjukt stål, 120 hål kan skäras inom en minut.
2) 600 ℃ värmebehandling, 24 timmars kylning i ugnen, 8 meter kornfräsning, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
3) Använd laser-elektrisk skåp integrationsdesign, täck litet område, spara utrymme, minimalistisk design.
4) Skrotbilens symmetriska design, båda sidor kan rensa upp avfallet; Att sätta maskinen till romm har inga vänster- och högerkrav; Pneumatisk lyftanordning för att förhindra att materialet repas.
5) Speciellt används för skärning av 0,5-6mm kolstål, 0,5-5mm rostfritt stål, galvaniserat stål, elektrolytiskt zinkbelagd stålplåt, kiselstål och andra typer av tunn metallplåt. 1000W kan skär 3 mm aluminium och 2 mm koppar.

Specifikation

Laserkälla medium	Fiber
Skärområde (L * W)	3000 mm × 15000 mm
Z axel stroke	250 mm
Max. positioneringshastighet	120 m / min
X, Y axel Max. påskynda hastigheten	1.0G
Kylform	Vattenkylning
Laservåglängd	1070nm
Laserkällans utgångseffekt	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfri)
Min. minska klyftan	≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,01 mm
Skärmaterialets tjocklek (enligt material)	0,2 - 25 mm
Förarmodell	Importerad servomotor
Effektbehov	380V, 50/60 Hz
Arbetstemperatur	0-45 ℃
Kontinuerlig arbetstid	24 timmar
Maskinens vikt	Cirka 8600 kg
Total skyddsnivå för strömförsörjningen	IP54

Referensbord för skärning av tjocklek

Laserkraft	Max skärtjocklek
Laserkraft	Kolstål (mm)	Rostfritt stål (mm)	Aluminium (mm)	Mässing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Ovanstående parameter endast för referens

Tillämpningsindustrier

Flyg- och rymdteknik, raket, plan, robot, hiss, ångfartygs- och biltillverkning och bearbetningsindustri för metalldelar för metallplatta, reklam, köksartiklar, bitverktyg, hårdvara etc.

Detaljerade bilder

	Namn:Maskropp och tillbehör 60000 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation. b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar. c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & drivrutin Den importerade servomotorn (Y-axeln drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer en stabil, exakt och pålitlig drivning.
	Namn:Precision Linear GuidesAvancerat skärsystem, laserkraft och servo rörelse passar varandra perfekt, importerat hög precision och växellådessystem, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet ..
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
	Namn:Laserskälla snabb hastighet, skärlinje med hög precision och slät skärkant

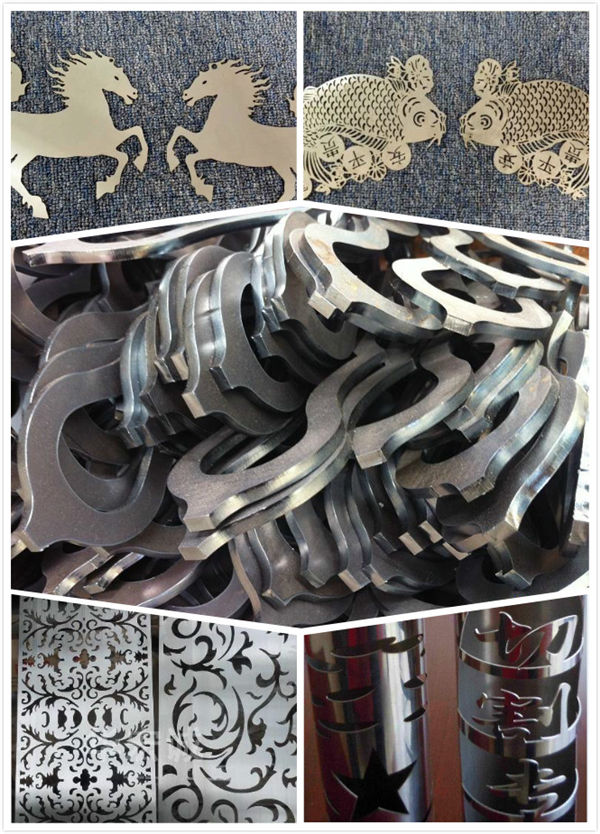

Skär prover

Träning

Kundservice, från utbildning till maskininstallation (3 sätt):
1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.
2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Garanti

a) .1År för hela maskinen för laserskärningsmaskin av metallfiber. (Man-made Damage förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)

Förpackning och frakt

1. Vårt trärå är efter rökgasbehandling. Behöver inte träinspektion, vilket sparar tid för frakt.
2.Alla reservdelarna på maskinen täcktes av vissa mjuka material, främst med pärlull.
Undvik alla skador som kan inträffa i leveransprocessen. Sedan täcker vi plasten och tappar ut den ordentligt, se till att de täckta mjuka materialen är intakta, och undvik även vattentäta och rostsäkra.
3. Det yttersta är träväska med fast formning.
4. Botten på träväskan har fast järnuttag, bekväm att hantera och transportera.
