lasermetall skärmaskiner fiber laser källa

ip54 3-axlig lasermetall skärmaskiner fiberlaserkälla 380v 50/60 hz

Produktinformation


Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning


Ansökan::Allt metallmaterialSkär tjocklek:SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::FiberlaserProdukt:Laserskärmaskin
Min.linjbredd:0,1 mmKontrollprogramvara ::Cypcut
Grafiskt format som stöds ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTVarumärke::TAIYI LASER
Upprepande noggrannhet ::+ -0.03mmDriftstemperatur ::0 ° C-45 ° C
Kylningsläge:VattenkylningLaserkälla:Kinesiska eller importerade
Spänning::AC380V ± 10% 50 HZ (60 HZ)Skärområde:3000x1500mm

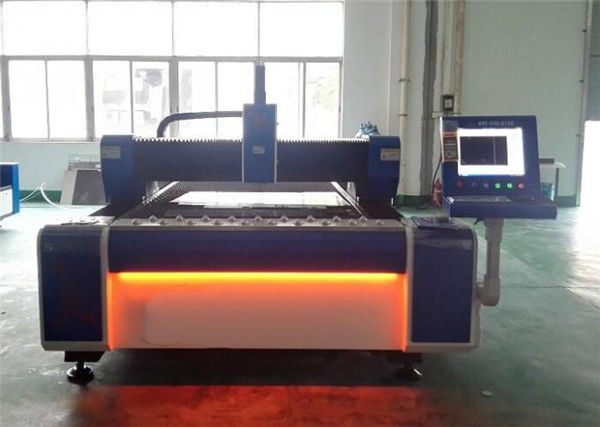

Introduktion av laserskärmaskin


Laserskärmaskinen antar de nuvarande mest avancerade tillverkarna av laserteknologi från Tyskland, Storbritannien importerar dedikerad laserkavitet, den har fördelarna med effektskikt och hög elektronisk-optisk omvandlingseffektivitet. I struktur har maskinen en struktur, den har funktioner av optisk förhandsvisning och fokusinstruktion med ett mer estetiskt utseende och mer bekväm drift. Maskinen är utrustad med det senaste externa vattenkylningssystemet med mycket lågt körbrus och hög noggrannhetstemperaturregulator, som ger en pålitlig garanti under lång tid.

Huvudfunktioner i fiber laser skärmaskin


1) Anta världsberömda Tyskland Dlaser Fiber laser källa och USA Laser Mech skärhuvud &
Dynamiskt fokussystem, det kan klippa och stansa olika typer av metallmaterial med hög precision
och hög hastighet.
2) Eftersom laser överförs med fiber är det inget behov av att underhålla eller justera den laseroptiska vägen.
Det minskar maskinernas felhastighet och förlänger livslängden.
3) Skärområde i stort format uppfyller kraven från olika typer av metallbearbetning.

Specifikation


Laserkälla mediumFiber
Skärområde (L * W)3000 mm × 15000 mm
Z axel stroke250 mm
Max. positioneringshastighet120 m / min
X, Y axel Max. påskynda hastigheten1.0G
KylformVattenkylning
Laservåglängd1070nm


Laserkällans utgångseffekt



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valfri)

Min. minska klyftan≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,01 mm
Skärmaterialets tjocklek (enligt material)0,2 - 25 mm
FörarmodellImporterad servomotor
Effektbehov380V, 50/60 Hz
Arbetstemperatur0-45 ℃
Kontinuerlig arbetstid24 timmar
Maskinens viktCirka 12000 kg
Total skyddsnivå för strömförsörjningenIP54

Referensbord för skärning av tjocklek


LaserkraftMax skärtjocklek
Kolstål (mm)Rostfritt stål (mm)Aluminium (mm)Mässing

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Ovanstående parameter endast för referens

Används i stor utsträckning


Utbrett i köksapparater, elektrisk styrbox, högupplöst enhet, mekanisk utrustning, elektrisk
utrustning, belysning, affischer, bildelar, displayutrustning, hårdvara och metallbearbetning.

Detaljerade bilder


Namn:Maskropp och tillbehör 60000 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & drivrutin Den importerade servomotorn (Y-axeln drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer en stabil, exakt och pålitlig drivning.
Namn:Precision Linear GuidesAvancerat skärsystem, laserkraft och servo rörelse passar varandra perfekt, importerat hög precision och växellådessystem, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet ..
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
Namn:Laserskälla snabb hastighet, skärlinje med hög precision och slät skärkant

Skär prover


Träning


Kundservice, från utbildning till maskininstallation (3 sätt):

1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.
2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Garanti


a) .1 År för hela maskinen (Man-made Damage förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)

Förpackning och frakt


1. Vårt trärå är efter rökgasbehandling. Behöver inte träinspektion, vilket sparar tid för frakt.
2.Alla reservdelarna på maskinen täcktes av vissa mjuka material, främst med pärlull.
Undvik alla skador som kan inträffa i leveransprocessen. Sedan täcker vi plasten och tappar ut den ordentligt, se till att de täckta mjuka materialen är intakta, och undvik även vattentäta och rostsäkra.
3. Det yttersta är träväska med fast formning.
4. Botten på träväskan har fast järnuttag, bekväm att hantera och transportera.
