3000w fiber cnc laser metall skärmaskin gantry dubbel drivande struktur

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::	Fiber	Pulsfrekvens:	1-2000HZ
Positioneringssystem:	Rött ljus	Kontrollprogramvara ::	Cypcut
Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Ursprungsort::	Kina
Modellnummer::	TY-DD3015	Tillhandahållen kundservice ::	Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::	+ -0.03mm	Driftstemperatur ::	0 ° C-45 ° C
Arbetsfuktighet ::	5%-95%	Laserkälla:	Kinesiska eller importerade
Spänning::	AC380V ± 10% 50 HZ (60 HZ)	Skärområde:	3000x1500mm

Fördel med fiberlasermaskin

1. Utmärkt kvalitet på ljusstrålen
2. Hög skärhastighet: 2 gånger med co2-laserskärmaskin under samma kraft.
3. Mycket hög stabilitet och effektivitet för fotoelektrisk omvandling
4. Mycket låg med användningskostnader och underhållskostnader
5. Bekväm produktdrift och underhåll
6. Mycket starka mjuka optiska effekter: kompakt volym och struktur
7. Dubbel drivande konstruktion, högdämpande maskinbädd, bra styv,
8.Denna modell antar importerad AC-servosystemdrivrutin och importerat överföringssystem, den rörliga strukturen för maskinverktyg antar importerad redskap och racköverföring, linjärt styrspår för styrning, säkerställer hög hastighet, hög precision och hög tillförlitlighet för utrustning.
9. Rack och styrning antar helt slutna skyddsanordningar, som förhindrar oljefri friktionsrörelse och dammföroreningar, förbättrar livslängden på transmissionsdelar och garanterar precisionen i maskinverktygets rörelse.
10. Professionell laserskärmaskin, cnc-kontrollsystem, datordrift, kan säkerställa skärkvaliteten och mer bekvämt för skärarbete.
11. Automatisk konfiguration av schweichbord, som förkortar standby-tiden och effektivt förbättrar arbetseffektiviteten med mer än 30%.
12. Fullt slutet skyddskåpa med säkerhet. (Medföljande modell)

Huvudfunktioner i fiber laser skärmaskin

Maskropp:
1. Taiyis maskinhus med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.
2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.
3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.
4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.
5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.
6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick.

Specifikation

Laserkälla medium	Fiber
Skärområde (L * W)	3000 mm × 15000 mm
Z axel stroke	250 mm
Max. positioneringshastighet	120 m / min
X, Y axel Max. påskynda hastigheten	1.0G
Kylform	Vattenkylning
Laservåglängd	1070nm
Laserkällans utgångseffekt	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfri)
Min. minska klyftan	≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,01 mm
Skärmaterialets tjocklek (enligt material)	0,2 - 25 mm
Förarmodell	Importerad servomotor
Effektbehov	380V, 50/60 Hz
Arbetstemperatur	0-45 ℃
Kontinuerlig arbetstid	24 timmar
Maskinens vikt	Cirka 12000 kg
Total skyddsnivå för strömförsörjningen	IP54

Referensbord för skärning av tjocklek

Laserkraft	Max skärtjocklek
Laserkraft	Kolstål (mm)	Rostfritt stål (mm)	Aluminium (mm)	Mässing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Ovanstående parameter endast för referens

Tillämpade material

köksartiklar, chassi och skåp, metallrör, lampa & lyktor, metallvaror, hårdvara, precisionsmaskiner, bildelar, hiss, typskylt, reklam, elektronik, leksaker och andra industrier.

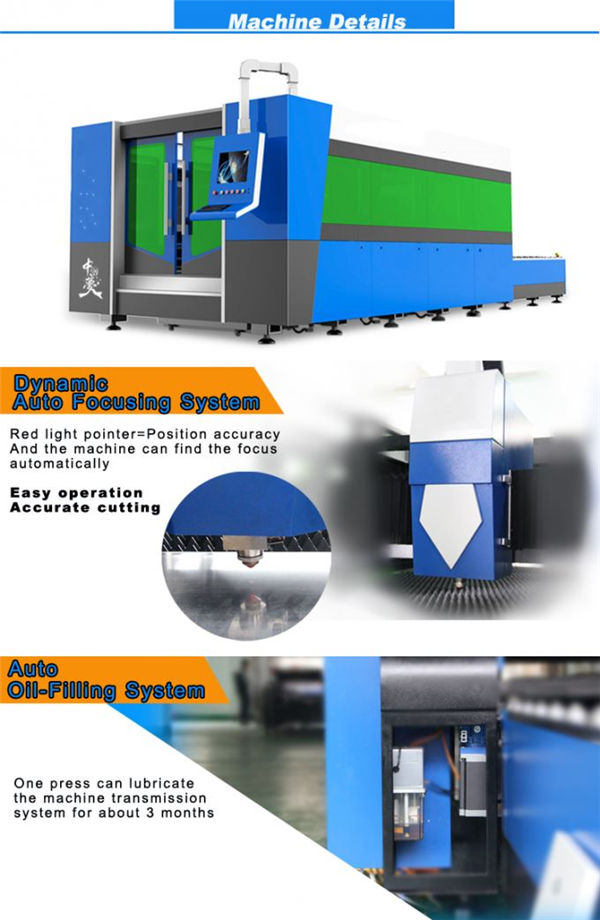

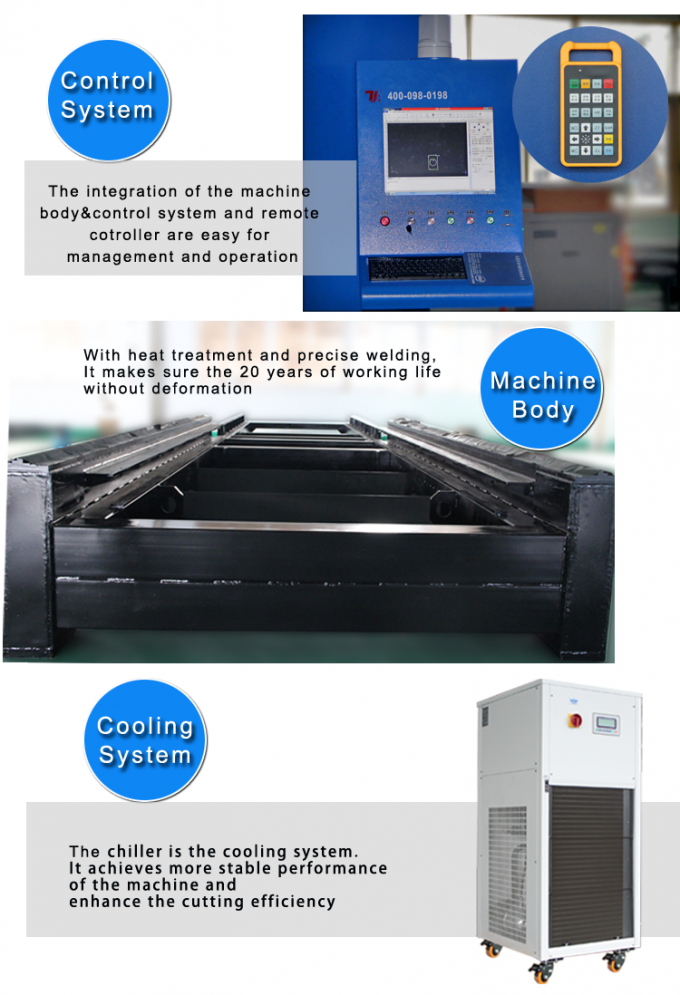

Detaljerade bilder

	Namn: Maskropp och tillbehör 60000 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation. b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar. c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & drivrutin Den importerade servomotorn (Y-axeln drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer en stabil, exakt och pålitlig drivning.
	Namn:Precision Linear GuidesAvancerat skärsystem, laserkraft och servo rörelse passar varandra perfekt, importerat hög precision och växellådessystem, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet ..
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
	Namn:Laserskälla snabb hastighet, skärlinje med hög precision och slät skärkant

Träning

Kundservice, från utbildning till maskininstallation (3 sätt):
1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.
2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Garanti

a) .1 År för hela maskinen (Man-made Damage förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)

Företagsinformation

Det är en högteknologisk tillverkare av maskiner och utrustning som specialiserat sig på forskning, utveckling, produktion och försäljningstjänst. Med företagets utveckling började vi tillverka laserutrustning, inklusive lasermarkeringsmaskin, lasersvetsmaskin och laserskärmaskin, med över 100 produkter tillgängliga. Vi är professionella från produktutveckling, bearbetning, produktion, montering till one-stop-frakt, efter att ha skapat ett bra strategiskt partnerskap med Optical Valley of China och Huazhong University of Science and Technology. För bättre service från för- och efterförsäljning har Taiyi inrättat kontor i Kina och utomlands. East China (Kunshan) Office, South China (Dongguan factory), West (Chongqing), North China (Beijing), Central China (Hubei base) och Zhejiang Office (planering); Servicestationer finns också utomlands: Thailand, Turkiet, Indien, Israel, Iran, Schweiz, Polen, Sydkorea, Egypten, Algeriet, Sri Lanka, Vietnam. Välkommen att gå med i Taiyi-familjen. i att ge bidrag till världen.
