namnmärkning laserplåt skärmaskin 3mm aluminium laser skärmaskin

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::	Fiber	Pulsfrekvens:	1-2000HZ
Positioneringssystem:	Rött ljus	Kontrollprogramvara ::	Cypcut
Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Ursprungsort::	Kina
Modellnummer::	TY-DD3015	Tillhandahållen kundservice ::	Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::	+ -0.03mm	Driftstemperatur ::	0 ° C-45 ° C
Arbetsfuktighet ::	5%-95%	Laserkälla:	Kinesiska eller importerade
Spänning::	AC380V ± 10% 50 HZ (60 HZ)	Skärområde:	3000x1500mm

Fördel med fiberlaserskärmaskin

1. Utmärkt vägkvalitet: Mindre laserprick och hög arbetseffektivitet, hög kvalitet.
2. Hög skärhastighet: skärhastigheten är 2-3 gånger än samma kraft CO2-laserskärningsmaskin.
3. Stabil körning: anta toppvärldsfiberlaser, stabil prestanda, viktiga delar kan nå 100 000 timmar;
4. Hög effektivitet för fotoelektrisk omvandling: Jämför med CO2-laser skärmaskin, fiber laser skärmaskin har tre gånger fotoelektrisk konvertering effektivitet.
5. Låg kostnad: Spara energi och skydda miljön. Den fotoelektriska omvandlingsfrekvensen är upp till 25-30%. Låg elektrisk energiförbrukning, det är bara cirka 20% -30% av den traditionella CO2-laserskärningsmaskinen.
6. Låg underhåll: fiberlinjeöverföring behöver inte reflektera lins, spara underhållskostnader;
7 Enkla funktioner: fiberlinjeöverföring, ingen justering av optisk väg.

Huvudfunktioner i fiber laser skärmaskin

Maskropp:
1. Taiyis maskinhus med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.
2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.
3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.
4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.
5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.
6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick.

Specifikation

Laserkälla medium	Fiber
Skärområde (L * W)	3000 mm × 15000 mm
Z axel stroke	250 mm
Max. positioneringshastighet	120 m / min
X, Y axel Max. påskynda hastigheten	1.0G
Kylform	Vattenkylning
Laservåglängd	1070nm
Laserkällans utgångseffekt	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfri)
Min. minska klyftan	≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,01 mm
Skärmaterialets tjocklek (enligt material)	0,2 - 25 mm
Förarmodell	Importerad servomotor
Effektbehov	380V, 50/60 Hz
Arbetstemperatur	0-45 ℃
Kontinuerlig arbetstid	24 timmar
Maskinens vikt	Cirka 12000 kg
Total skyddsnivå för strömförsörjningen	IP54

Referensbord för skärning av tjocklek

Laserkraft	Max skärtjocklek
Laserkraft	Kolstål (mm)	Rostfritt stål (mm)	Aluminium (mm)	Mässing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Ovanstående parameter endast för referens

Detaljerade bilder

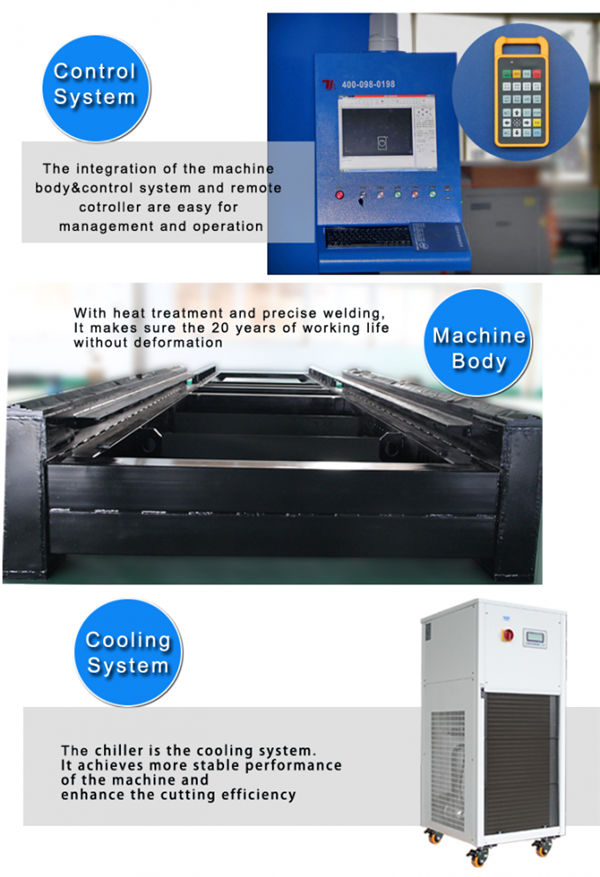

	Namn:Maskropp och tillbehör 60000 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation. b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar. c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & drivrutin Den importerade servomotorn (Y-axeln drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer en stabil, exakt och pålitlig drivning.
	Namn:Precision Linear GuidesAvancerat skärsystem, laserkraft och servo rörelse passar varandra perfekt, importerat hög precision och växellådessystem, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet ..
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
	Namn:Laserskälla snabb hastighet, skärlinje med hög precision och slät skärkant
