fiberlasergraveringsmaskin 10-meters maskinkroppsdesign

fiberlasergraveringsmaskin 10-meters maskinkroppsdesign

Produktinformation


Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning


Ansökan:Allt metallmaterialSkär tjocklek:Upp till 1 mm SS
Lasertyp:Importerad originalfiberlaserMax skärtjocklek:20mm / CS; 10mm / SS
Min.linjbredd:0,1 mmKontrollprogramvara:Cypcut
Grafiskt format som stöds:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTVarumärke:
Upprepande noggrannhet:+/- 0,03 mmDriftstemperatur:0 ° C-45 ° C
Kylningsläge:VattenkylningLaserkälla:IPG / Nlight / Raycus / Max
Spänning:AC380V ± 10% 50 HZ (60 HZ)Skärområde:3000x1500mm

Ansökan


Används för standard rostfritt stålremsa med tjocklek 0,2 till 14 mm

Produkt


Skär rund cirkel 100-800mm

Projektkonfiguration


kodaArtikel
1Avfallshanteringssystem
2Mekanisk arm
3Laserskärmaskin
4Det centrala elektriska styrskåpet
5Kylsystem
6Matningsmaskin

Lasermaskin Spec


Laserkälla mediumFiber
Skärområde (L * W)10000 mm × 15000 mm
Z axel stroke250 mm
Max. positioneringshastighet120 m / min
X, Y axel Max. påskynda hastigheten1.0G
KylformVattenkylning
Laservåglängd1070nm


Laserkällans utgångseffekt



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valfri)

Min. minska klyftan≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,01 mm
Skärmaterialets tjocklek (enligt material)0,2 - 25 mm
FörarmodellImporterad servomotor
Effektbehov380V, 50/60 Hz
Arbetstemperatur0-45 ℃
Kontinuerlig arbetstid24 timmar
Maskinens viktCirka 12000 kg
Total skyddsnivå för strömförsörjningenIP54

Laserskärmaskinparameter


Svarbädden är gjord av den totala svetsstrukturen, efter glödgning efter spänningsavlastning var grovbearbetning och den sekundära vibrations åldrande behandlingen av metallbearbetning, bättre lösa spänningen på grund av svetsning, vilket således förbättrar stabiliteten hos maskinverktyget. X, Y, Z-axeln adopterar den japanska servomotorn, utrustad med högprecisionsslipaggregatreducering och styvhet, rack med hög precision, såsom effektiv överföringsmekanism, garanterar effektivt överföringsnoggrannheten; Maskinen är utrustad med automatisk smörjningsanordning, skärområdet har dammuttag enhet, avfallsbil längst ner i skärområdet, Mekanisk skärrörelse, upprätthåller bågen dålig påfyllning, behöver inte återvända till ursprunget efter en gång klippning, vilket sparar mycket tid, skärhastigheten förbättrades kraftigt. Genom att beräkna kan förbättra effektiviteten på mer än 15% av skärningen med denna förbättring.

Genom att flytta skärbäddens rörelsekontroll med kedja som drivs av servomotor, är bäddytan uppbyggd av koppar- och aluminiumcylinderlock, kopparkapsel kan minska repskivan effektivt och minska utbyteskostnaderna.

Samla, lossa, räta ut, mata enhetsparametrar


KodaPrestanda ParameterAnmärka
1

maximal belastningsvikt för spolen



10T (Max)
2Spolens bredd200mm ~ 1300mm
3Spolens tjocklek0,3 mm ~ 1.5mm
4materialrulle inre diameter



Ø460-530mm
5materialrullens ytterdiameterØ1300mm (Max)
6produktionslinjens hastighet20m / min
7lastningslägeladdar bilen
8Spänningsmetod



hydraulisk distans



9bromsmetod



Pneumatisk skivbroms



10Matningskontroll



elektrisk induktion



11Rulla utfrekvensstyrning



12Bärare; Material med kista



automatisk
13tryckningsenhet



Automatisk
14Platt rulle upp 11 ned 12
15klämrulle1set
16matareklämrulle
17Matarförareservomotor

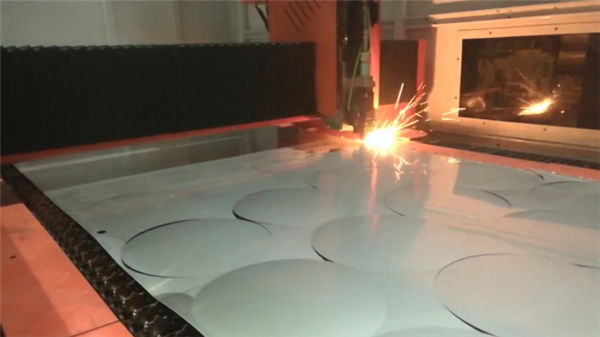

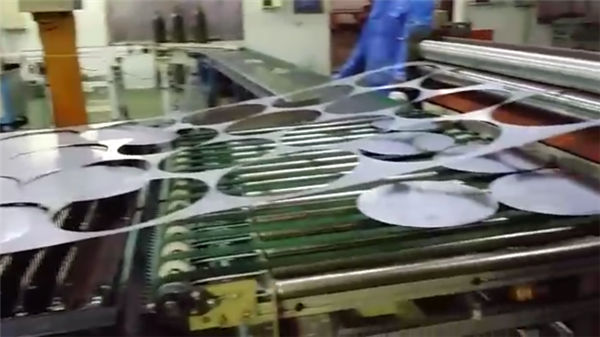

Klippprover: (bifogade bilder är för referens, kontakta oss för detaljerad video)

Skär prover Skär prover Skär prover

Försäljningstjänst


1. Gratis provskärning,
För gratis provskärning / testning, skicka oss din CAD-fil, vi kommer att klippa här och göra video för att visa dig skärning, eller skicka prov till dig kontrollera skärkvalitet.
2. Anpassad maskindesign
Enligt kundens tillämpning kan vi revidera vår maskin i enlighet med kundens bekvämlighet och höga produktionseffektivitet.

Service efter försäljning


A. Maskinen kommer att levereras med träningsvideo och användarhandbok på engelska för installation, drift, underhåll och felsökning, och ska ge teknisk guide via e-post, fax, telefon, skype….
B. Vi erbjuder tekniker till kundens webbplats för installation och utbildning, kunden ska täcka visum, biljett, lokal levnadskostnad.
C. Kunden kan komma till vår fabrik för utbildning. Vi kommer att erbjuda utbildning i installation, drift, felsökning och underhåll av maskiner.
Under utbildning i vår workshop erbjuder vi gratis utbildning och levnadskostnader i 7 dagar, begränsar 2 personer.

Garanti


a) .1 År för hela maskinen (Man-made Damage förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)

FAQ


F1: Hur kan jag få den bästa maskinen för mig?
Du kan berätta för oss ditt arbetsmaterial, detaljarbete efter bild eller vedio så att vi kan bedöma om vår maskin kan tillgodose ditt behov eller inte. Då kan vi ge dig den bästa modellen beroende på vår erfarenhet.

F2: Det här är första gången jag använder den här typen av maskiner, är det lätt att använda?
Vi skickar dig manual och guide vedio på engelska, det kan lära dig hur du använder maskinen. Om du fortfarande inte kan lära dig hur du använder den, kan vi hjälpa dig genom "Teamviewer" onlinehjälpprogramvara. Eller så kan vi prata via telefon, e-post eller andra kontaktformer.

F3: Om maskinen har problem på min plats, hur kan jag göra det?
Vi kan skicka gratis delar till dig under garantiperioden om maskiner har problem under "normal användning".

F4: Ordnar du leverans för maskinerna?
Ja, kära uppskattade kunder, för FOB- eller CIF-pris, kommer vi att ordna leverans för dig. För EXW-pris måste kunderna ordna leveransen av sig själva eller sina agenter.
