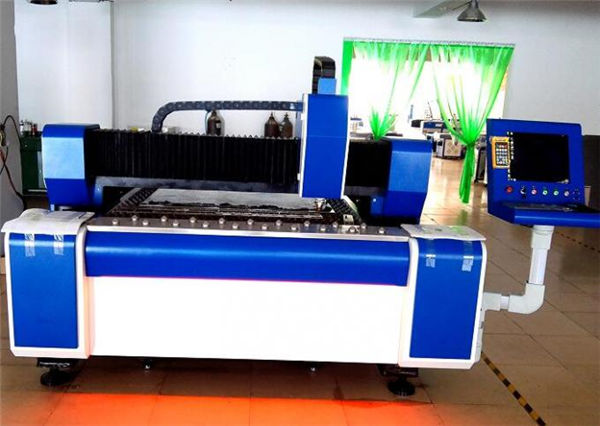

skärmaskin av stålfiber 60m / min

skärmaskin av stålfiber 60m / min

Produktinformation


Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 20GP-behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning


Ansökan::Allt metallmaterialSkär tjocklek:SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::Importerad originalfiberlaserProduktnamn:Stålfiberlaserskärmaskin 60 m / min
Min.linjbredd:0,1 mmKontrollprogramvara ::Cypcut
Grafiskt format som stöds ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTVarumärke::TAIYI LASER
Upprepande noggrannhet ::+/- 0,03 mmDriftstemperatur ::0 ° C-45 ° C
Kylningsläge:VattenkylningLaserkälla:IPG / Nlight / Raycus / Max
Spänning::AC380V ± 10% 50 HZ (60 HZ)Skärområde:3000x1500mm, 4000 * 2000mm anpassad

Fördel med fiberlasermaskin


1) Utmärkt strålekvalitet: Mindre fokusdiameter och hög arbetseffektivitet, hög kvalitet.
2) Hög skärhastighet: Skärhastigheten är mer än 60 m / min
3) Stabil drift: Antagande av världens importfiberlasrar, stabil prestanda, viktiga delar kan
nå 100 000 timmar;
4) Hög effektivitet för fotoelektrisk omvandling: Jämför med CO2-laserskärningsmaskin,
fiber laser skärmaskin har tre gånger fotoelektrisk omvandlingseffektivitet
5) Låg kostnad och lågt underhåll: Spara energi och skydda miljön. Fotoelektrisk omvandlingsfrekvens
är upp till 25-30%. Låg elektrisk energiförbrukning, det är bara cirka 20% -30% av traditionell CO2-laser
skärmaskin. Fiberlinjeöverföring behöver inte reflektera lins, spara underhållskostnader;
6) Enkel drift: fiberlinjeöverföring, ingen justering av optisk väg;
7) Superflexibla optiska effekter: Kompakt design, enkla till flexibla tillverkningskrav.

Funktion och egendom


1.Maskinen har en god prestanda med hög skärhastighet, hög effektivitet, säkerhet och stabilitet.
2.Laserfläcken har god kvalitet. Och maskinen snedvrider bara något. Dessutom kan materialet ha ett smidigt och trevligt utseende.
3. Efter härdbehandling har ramen med hög styvhet hög vibrationsabsorberad prestanda. Ramen med portkonstruktion behandlas i ett steg i stora CNC-bearbetningscentraler. Med optimerad struktur har maskinen stabilitet och hög noggrannhet som kan styras inom 0,01 mm / m.
4. Importerad servomotor, planetreducerare och sofistikerad riktningsdrivmekanism säkerställer stabilitet och noggrannhet.
5. Intuitiv HMI med många praktiska funktioner är lätt att använda.
6. Importerad avfasningsväxel, spiralformad rack, linjär styrskenor säkerställer mycket exakt körriktning.
7.Auto-höjd- och kollisionssystemet justerar automatiskt det hermetiska skärhuvudet i rätt höjd för att klippa på ett fast avstånd.
8. Maskinens strömförsörjning är konstruerad med automatiskt säkerhetsskydd och har fellarm.

Specifikation


Laserkälla mediumFiber
Skärområde (L * W)3000 mm × 15000 mm
Z axel stroke250 mm
Max. positioneringshastighet120 m / min
X, Y axel Max. påskynda hastigheten1.0G
KylformVattenkylning
Laservåglängd1070nm


Laserkällans utgångseffekt



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valfri)

Min. minska klyftan≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,01 mm
Skärmaterialets tjocklek (enligt material)0,2 - 25 mm
FörarmodellImporterad servomotor
Effektbehov380V, 50/60 Hz
Arbetstemperatur0-45 ℃
Kontinuerlig arbetstid24 timmar
Maskinens viktCirka 12000 kg
Total skyddsnivå för strömförsörjningenIP54

Skärmaterial


Fiberlaser kan klippa alla slags icke-järnmetaller, såsom koppar, aluminium, dessa högreflekterande material och volfram, kan också klippa rostfritt stål, kolstål, manganstål, galvaniserad plåt, aluminiumplattform guldlegering, och andra sällsynta metaller.

Applikationsindustri


Fiberlaser skärmaskinen kan användas i stor utsträckning inom rymd, luftfart, elektronik, hissar, medicinsk utrustning, kök elektrisk, bildelar, elektrisk utrustning, guldpläterade chassi skåp, mekanisk utrustning, belysning hårdvara, reklam skyltar, display utrustning, alla typer av metallprodukter, metallbearbetning och andra industrier

Detaljerade bilder

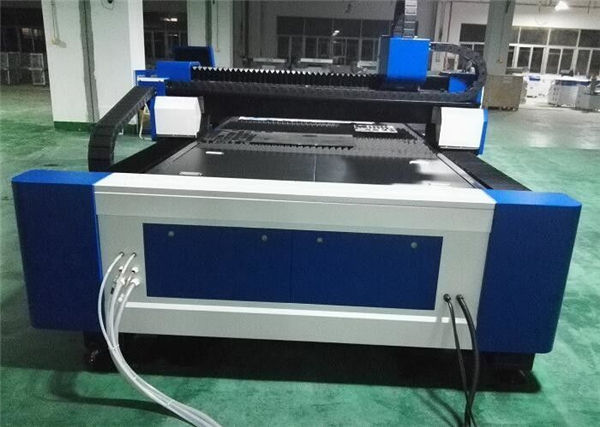

Namn:Maskropp och tillbehör

a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.

Namn:AC servomotor & förare

Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.





Namn:Linjära guider för precision

Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet

Namn:Skärhuvud



Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.





Namn:Laserkälla

snabb hastighet, skärlinje med hög precision och slät skärkant



Skär prover


Träning


Kundservice, från utbildning till maskininstallation (3 sätt):
1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.
2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Garanti


a) .1 År för hela maskinen (Man-made Damage förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)
