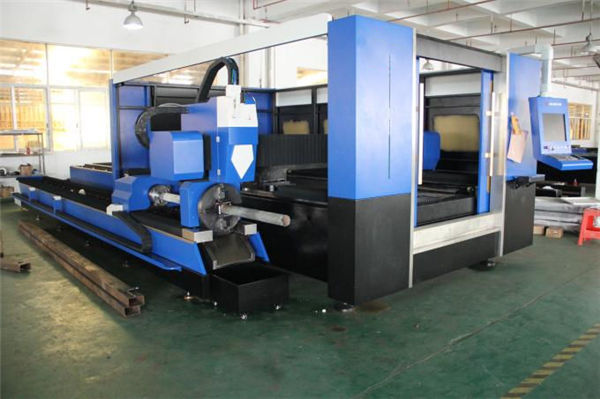

cypcut fiber 3d laser skärmaskin 1070nm laservåglängd

cypcut fiber 3d laser skärmaskin 1070nm laservåglängd

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 20GP-behållare
Leveranstid: 30 dagar för metallplåt- och rörlaserskärmaskin
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union, L / C
Försörjningsförmåga: 50 set per månad

Detaljerad produktbeskrivning

Ansökan::Allt metallmaterialSkär tjocklek:SS upp till 10 mm, MS upp till 22 cm
Lasertyp ::FiberCNC Or Not ::Ja
Kylningsläge ::VattenkylningKontrollprogramvara ::Cypcut
Grafiskt format som stöds ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTUrsprungsort::Kina
Modellnummer::TY-3015DGTillhandahållen kundservice ::Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::+ -0.03mmDriftstemperatur ::0 ° C-45 ° C
Arbetsfuktighet ::5%-95%Bearbetningsområde:20-130mmx3000mm
Spänning::AC380V ± 10% 50 HZ (60 HZ)Skärområde:3000 * 1500mm standard, större kan anpassas

Maskropp

1. Vår maskinkropp med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.
2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.
3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.
4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.
5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.
6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick.

cypcut fiber 3d laser skärmaskin 1070nm laservåglängd

Fördel med fiberlasermaskin

1) Utmärkt strålekvalitet: Mindre fokusdiameter och hög arbetseffektivitet, hög kvalitet.
2) Hög skärhastighet: Skärhastigheten är mer än 60 m / min
3) Stabil drift: Antagande av världens importfiberlasrar, stabil prestanda, viktiga delar kan
nå 100 000 timmar;
4) Hög effektivitet för fotoelektrisk omvandling: Jämför med CO2-laserskärningsmaskin,
fiber laser skärmaskin har tre gånger fotoelektrisk omvandlingseffektivitet
5) Låg kostnad och lågt underhåll: Spara energi och skydda miljön. Fotoelektrisk omvandlingsfrekvens
är upp till 25-30%. Låg elektrisk energiförbrukning, det är bara cirka 20% -30% av traditionell CO2-laser
skärmaskin. Fiberlinjeöverföring behöver inte reflektera lins, spara underhållskostnader;
6) Enkla funktioner: överföring av fiberlinjer, ingen justering av den optiska vägen;
7) Superflexibla optiska effekter: Kompakt design, enkla till flexibla tillverkningskrav.

Specifikation

Laserkälla mediumFiber
Skärområde (L * W)3000 mm × 1500 mm
Z axel stroke250 mm
Max. positioneringshastighet120 m / min
X, Y axel Max. påskynda hastigheten1.0G
KylformVattenkylning
Laservåglängd1070nm


Laserkällans utgångseffekt



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valfri)

Min. minska klyftan≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,01 mm
Skärmaterialets tjocklek (enligt material)0,2 - 25 mm
FörarmodellImporterad servomotor
Effektbehov380V, 50/60 Hz
Arbetstemperatur0-45 ℃
Kontinuerlig arbetstid24 timmar
Maskinens viktCirka 12000 kg
Total skyddsnivå för strömförsörjningenIP54

Detaljerade bilder

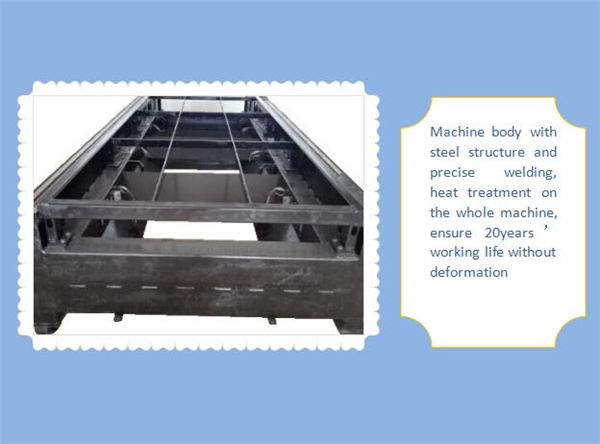

Namn: Maskropp och tillbehör

a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.

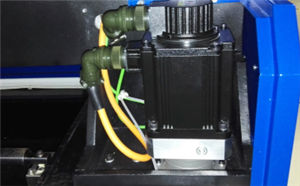

Namn:AC servomotor & förare

Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.

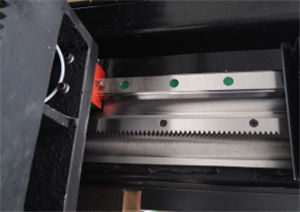

Namn:Linjära guider för precision

Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet

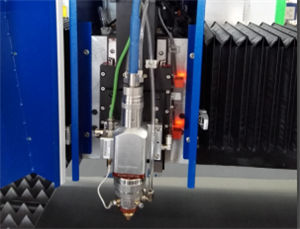

Namn:Skärhuvud

Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.

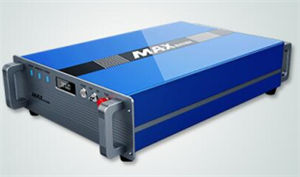

Namn:Laserkälla

snabb hastighet, skärlinje med hög precision och slät skärkant

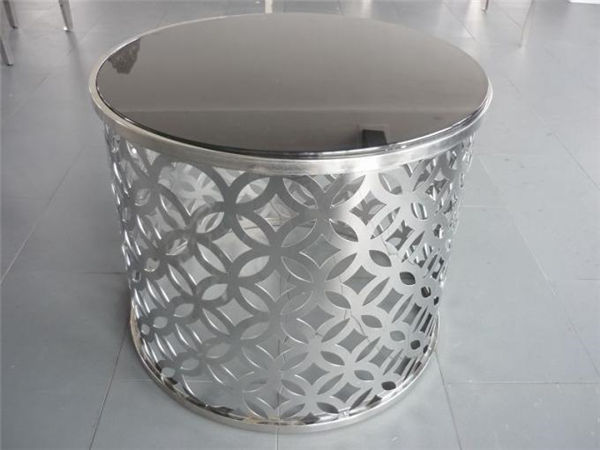

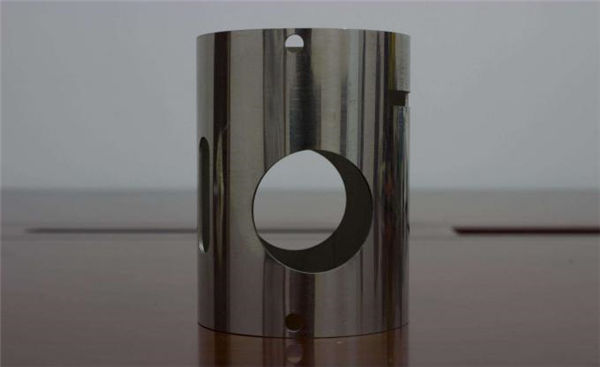

Skär prover

Träning

Efter att kontraktet har tecknats kan ditt företag ordna teknolog som kommer till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 1-3 dagar, utbildningsinnehållet är som följer:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och programvaruparametrarna, inställningen för parametrarintervall;
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift,

Garanti

a) .1år för hela maskinen för skärfibermaskin med rörfiber. (Mänsklig skada förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)
