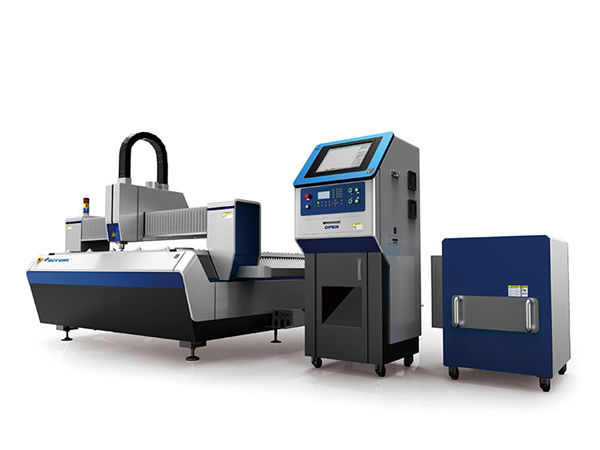

cnc plåtmaskin / rörmaskin

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 12 mm, MS upp till 22 cm
Lasertyp ::	Importerad originalfiberlaser	CNC eller inte:	Ja
Min.linjbredd:	0,1 mm	Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Max acceleration:	1.0G	Upprepande noggrannhet ::	+/- 0,03 mm
Driftstemperatur ::	0 ° C-45 ° C	Kylningsläge:	Vattenkylning
Vikt (kg):	8600	Spänning::	AC380V ± 10% 50 HZ (60 HZ)
Skärområde:	3000x1500mm	Produkt:	Cnc plåtmaskin / rörskärmaskin

Fördel med fiberlasermaskin

1) Fiberlaserskärning är den snabbaste processen för tunnplåt.
2) En "ren skärning" ytkvalitet erhålls.
3) Reflekterande material som aluminium, koppar och mässing kan skäras enkelt.
4) Kostnad för delar är mycket låg.
5) Lite till inga underhållskostnader.
6) Kostnad för förbrukningsvaror är låg. De enda delarna som behöver bytas är munstycken, keramik och skyddsglasögon under långa perioder. Det finns inga andra förbrukningsbara kostnader.
7) Resonatorens livslängd är över 100 000 arbetstimmar.
8) Dubbel kulskruv nära slingan system och importerat öppet CNC-system, säkerställer hög
noggrannhet och hög arbetseffektivitet under skärning med hög hastighet.
9) Standard samlokalisering av 2KW-fiberlaser och valfri 500W-4000W-fiberlaser
Standard samlokalisering av 500W fiberlaser och valfri 1000 W IPG eller N-light fiber.
Låga drifts- och underhållskostnader. Uppnå långsiktig avkastning på investeringar och maximering av intäkter.
10) Skåpdesign överensstämmer med CE-standarden för pålitlig och säker bearbetning.
Pallväxlare är bekvämt för materialuppladdning och lossning, vilket förbättrar effektiviteten.
Öppen struktur är enkel och bekväm för materialuppladdning och lossning.
Enheten för insamling av lådan gör mottagningsmaterial mer bekvämt.
11) Siktar på höghastighetsskärning, förstärkt svetsad maskinkropp efter två gånger åldringsprocess, vilket säkerställer långsiktighet och stabilitet i prestanda.

Huvudfunktioner i fiber laser skärmaskin

1) Anta världsberömda Tyskland Dlaser Fiber laser källa och USA Laser Mech skärhuvud &
Dynamiskt fokussystem, det kan klippa och stansa olika typer av metallmaterial med hög precision
och hög hastighet.
2) Eftersom laser överförs med fiber är det inget behov av att underhålla eller justera den laseroptiska vägen.
Det minskar maskinernas felhastighet och förlänger livslängden.
3) Skärområde i stort format uppfyller kraven från olika typer av metallbearbetning.

Specifikation

Laserkälla medium	Fiber
Skärområde (L * W)	3000 mm × 15000 mm
Z axel stroke	250 mm
Max. positioneringshastighet	120 m / min
X, Y axel Max. påskynda hastigheten	1.0G
Kylform	Vattenkylning
Laservåglängd	1070nm
Laserkällans utgångseffekt	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfri)
Min. minska klyftan	≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,01 mm
Skärmaterialets tjocklek (enligt material)	0,2 - 25 mm
Förarmodell	Importerad servomotor
Effektbehov	380V, 50/60 Hz
Arbetstemperatur	0-45 ℃
Kontinuerlig arbetstid	24 timmar
Maskinens vikt	Cirka 8600 kg
Total skyddsnivå för strömförsörjningen	IP54

Referensbord för skärning av tjocklek

Laserkraft	Max skärtjocklek
Laserkraft	Kolstål (mm)	Rostfritt stål (mm)	Aluminium (mm)	Mässing (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Ovanstående parameter endast för referens

Tillämpningsindustrier

Lämplig för flyg- och rymdteknik, flygplanstillverkning, raketstillverkning, robottillverkning, hisstillverkning, skeppstillverkning, plåtskärning, köksmöbler, elektroniska komponenter, bildelar, kylnings- och ventilationsrör, skyltar, metallindustri och andra metalldelar

Detaljerade bilder

	Namn:Maskropp och tillbehör a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation. b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar. c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & förare Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.
	Namn:Linjära guider för precision Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
	Namn:Laserkälla snabb hastighet, skärlinje med hög precision och slät skärkant

Namn:Maskropp och tillbehör

a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.

Namn:AC servomotor & förare

Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.

Namn:Linjära guider för precision

Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet

Namn:Skärhuvud

Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.

Namn:Laserkälla

snabb hastighet, skärlinje med hög precision och slät skärkant

Träning

1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.

2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Förpackning och frakt

1. Vårt trärå är efter rökgasbehandling. Behöver inte träinspektion, vilket sparar tid för frakt.
2.Alla reservdelarna på maskinen täcktes av vissa mjuka material, främst med pärlull.
Undvik alla skador som kan inträffa i leveransprocessen. Sedan täcker vi plasten och tappar ut den ordentligt, se till att de täckta mjuka materialen är intakta, och undvik även vattentäta och rostsäkra.
3. Det yttersta är träväska med fast formning.
4. Botten på träväskan har fast järnuttag, bekväm att hantera och transportera.
