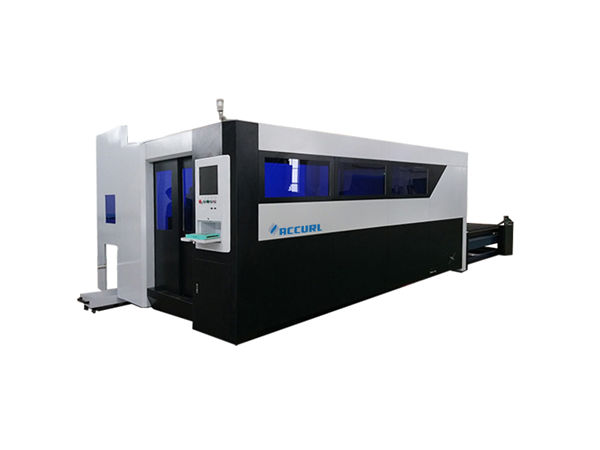

500W fiber laser skärmaskin för kolstål

500W fiber laser skärmaskin för kolstål

Produktinformation


Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning


Ansökan::Allt metallmaterialSkär tjocklek:SS upp till 3 mm, stål upp till 5 mm
Lasertyp ::FiberCNC Or Not ::Ja
Kylningsläge ::VattenkylningKontrollprogramvara ::Cypcut
Grafiskt format som stöds ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTUrsprungsort::Kina
Modellnummer::TY-3015DDTillhandahållen kundservice ::Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::+ -0.03mmDriftstemperatur ::0 ° C-45 ° C
Arbetsfuktighet ::5%-95%Laserkälla:Kinesiska eller importerade
Spänning::AC380V ± 10% 50 HZ (60 HZ)Skärområde:3000x1500mm
Produkt:500W fiber laser skärmaskin för kolstål

Produktbeskrivning


500W Fiber Laser Cutting Machine används för all metallskärning, särskilt lämplig för rostfritt stål, kolstål, galvaniserad platta och så vidare.
Utbrett i plåtprodukter, stålkonstruktion, precisionsmaskiner, bildelar, glas, smycken,
namnskylt, reklam, hantverk, elektronik, leksaker, förpackningar och andra industrier

Maskropp


1. Taiyis maskinhus med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.
2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.
3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.
4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.
5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.
6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick

Specifikation


Laserkälla mediumFiber
Skärområde (L * W)3000 * 1500 mm
Z axel stroke250 mm
Max. positioneringshastighet120 m / min
X, Y axel Max. påskynda hastigheten1.0G
KylformVattenkylning
Laservåglängd1070nm


Laserkällans utgångseffekt



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valfri)

Min. minska klyftan≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar± 0,01 mm
Skärmaterialets tjocklek (enligt material)0,2 - 25 mm
FörarmodellImporterad servomotor
Effektbehov380V, 50/60 Hz
Arbetstemperatur0-45 ℃
Kontinuerlig arbetstid24 timmar
Maskinens viktCirka 12000 kg
Total skyddsnivå för strömförsörjningenIP54

Tillämpade material


Rostfritt stål, kolstål, legeringsstål, kiselstål, fjäderstål, galvaniserad platta, inlagd platta, mässingsplatta, kopparplatta, aluminiumplatta, etc

Fördelar med fiberlaserskärmaskin


1. Jämför med traditionell laser, fiberlaser är mer miljöskydd:
2. Mycket lägre energiförbrukning: fiberlasers fotoelektriska omvandlingseffektivitet 15 gånger högre än traditionell laser.
3. Högre laserfläckkvalitet: en-modul laserkälla
4. Lägre förbrukning: Reservdelar är endast skyddslinser och munstycke. Elektrisk förbrukning från 6KW till 16KW med olika laserkraft.
5. Mycket automatisering: Använder digital kontroll, vi kan importera fil från AUTO CAD till skärande programvara direkt, alla artefakter kan skäras, dessutom finns det intelligent inställningsfunktion, vilket kan spara råvarukostnader i största utsträckning.
6. Hög skärningseffektivitet: På grund av laserens överföringsegenskaper har laserskärningsmaskiner utrustat med många uppsättningar CNC-arbetsbänk för att förverkliga numerisk kontroll. Du behöver bara ändra CNC-programmet för att skära olika former, såväl som för tvådimensionell skärning och tredimensionell skärning.

Detaljerade bilder






Namn:Maskropp och tillbehör

a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.

Namn:AC servomotor & förare

Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.





Namn:Linjära guider för precision

Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet

Namn:Skärhuvud



Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.





Namn:Laserkälla

snabb hastighet, skärlinje med hög precision och slät skärkant

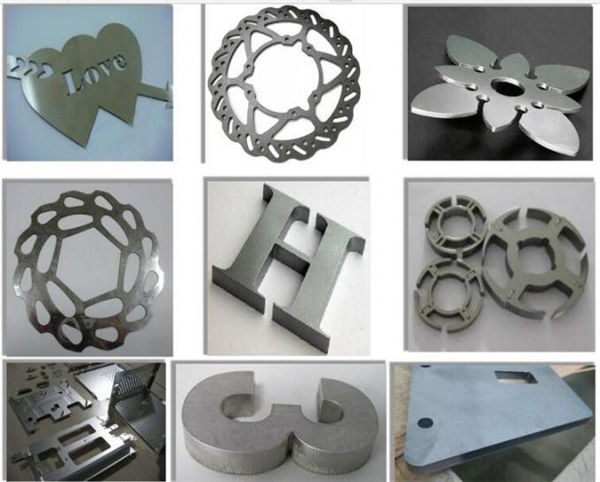

Skär prover


Träning


Kundservice, från utbildning till maskininstallation (3 sätt):
1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.
2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.
