cnc fiber laser skärmaskin rostfritt stål ark skärare med utbyte bord

Produktinformation

---

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 40GP behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union

Detaljerad produktbeskrivning

---

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 10 mm, MS upp till 22 cm
Lasertyp ::	Fiber	CNC Or Not ::	Ja
Kylningsläge ::	Vattenkylning	Kontrollprogramvara ::	Cypcut
Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Ursprungsort::	Kina
Modellnummer::	TY-6020JB	Tillhandahållen kundservice ::	Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::	+ -0.03mm	Driftstemperatur ::	0 ° C-45 ° C
Arbetsfuktighet ::	5%-95%	Laserkälla:	Kinesiska eller importerade
Spänning::	AC380V ± 10% 50 HZ (60 HZ)	Skärområde:	6000x2000mm



Produktbeskrivning

---

Fiberlaser skärmaskin i JB-serien med full skyddskåpa
Speciellt lämplig för rostfritt stål, kolstål, galvaniserad platta och så vidare.
Utbrett i plåtprodukter, stålkonstruktion, precisionsmaskiner, bildelar, glas, smycken,
namnskylt, reklam, hantverk, elektronik, leksaker, förpackningar och andra industrier

Huvudfunktioner i fiber laser skärmaskin

---

Maskropp:
1. Taiyis maskinhus med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.
2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.
3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.
4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.
5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.
6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick.

Specifikation

---

Laserkälla medium	Fiber
Skärområde (L * W)	6000 mm × 2000 mm
Z axel stroke	250 mm
Max. positioneringshastighet	120 m / min
X, Y axel Max. påskynda hastigheten	1.0G
Kylform	Vattenkylning
Laservåglängd	1070nm
Laserkällans utgångseffekt	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfri)
Min. minska klyftan	≤ 0,1 mm
Positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,03 mm
Upprepad positioneringsnoggrannhet för X-, Y- och Z-axlar	± 0,01 mm
Skärmaterialets tjocklek (enligt material)	0,2 - 25 mm
Förarmodell	Importerad servomotor
Effektbehov	380V, 50/60 Hz
Arbetstemperatur	0-45 ℃
Kontinuerlig arbetstid	24 timmar
Maskinens vikt	Cirka 12000 kg
Total skyddsnivå för strömförsörjningen	IP54

Referensbord för skärning av tjocklek

---

Laserkraft	Max skärtjocklek
	Kolstål (mm)	Rostfritt stål (mm)	Aluminium (mm)	Mässing (Mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Ovanstående parameter endast för referens

Tillämpade material

---

Rostfritt stål, kolstål, legeringsstål, kiselstål, fjäderstål, galvaniserad platta, inlagd platta, mässingsplatta, kopparplatta, aluminiumplatta, etc
Fördelar med fiberlaserskärmaskin
1. Jämför med traditionell laser, fiberlaser är mer miljöskydd:
2. Mycket lägre energiförbrukning: fiberlasers fotoelektriska omvandlingseffektivitet 15 gånger högre än traditionell laser.
3. Högre laserfläckkvalitet: en-modul laserkälla
4. Lägre förbrukning: Reservdelar är endast skyddslinser och munstycke. Elektrisk förbrukning från 6KW till 16KW med olika laserkraft.
5. Mycket automatisering: Använder digital kontroll, vi kan importera fil från AUTO CAD till skärande programvara direkt, alla artefakter kan skäras, dessutom finns det intelligent inställningsfunktion, vilket kan spara råvarukostnader i största utsträckning.
6. Hög skärningseffektivitet: På grund av laserens överföringsegenskaper har laserskärningsmaskiner utrustat med många uppsättningar CNC-arbetsbänk för att förverkliga numerisk kontroll. Du behöver bara ändra CNC-programmet för att skära olika former, såväl som för tvådimensionell skärning och tredimensionell skärning.

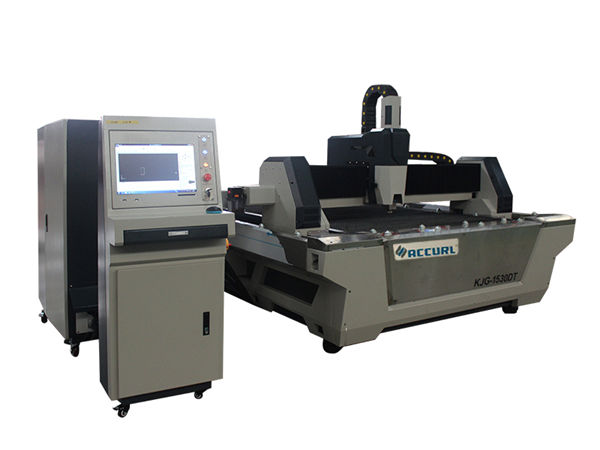

Detaljerade bilder

---

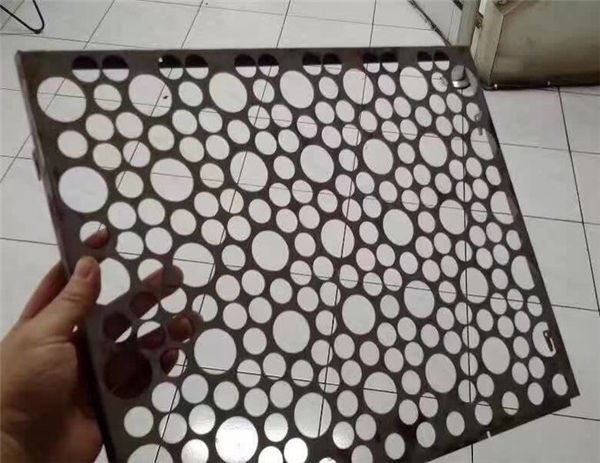

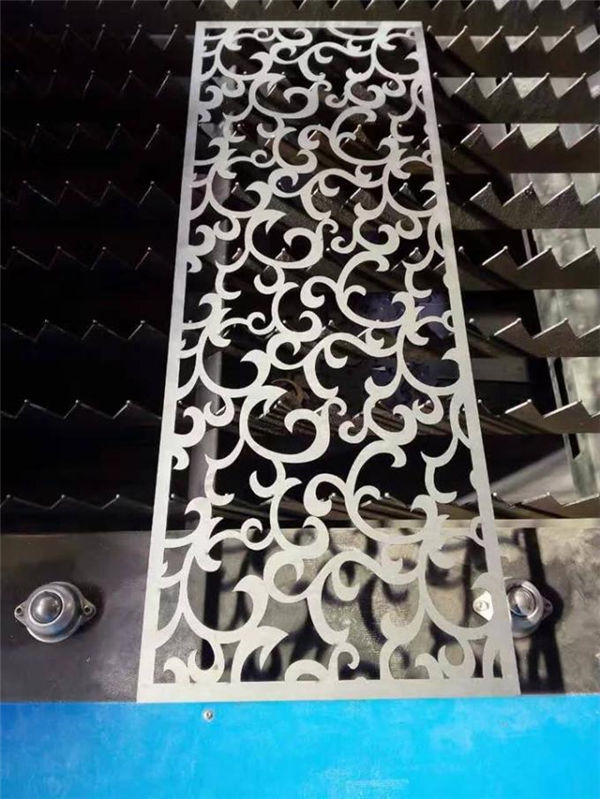

Skär prover

---

Träning

---

Kundservice, från utbildning till maskininstallation (3 sätt):
1.Training video och användarmanual på engelska som ska erbjudas för installation, drift, underhåll och felsökning, och teknisk guide som ska erbjudas via e-post, fax, telefon / whatsapp / skype // och så vidare, när du möter vissa problem med installation, användning eller justering.
2.Ditt företag kan ordna teknolog komma till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 3-5 dagar, utbildningsinnehållet är följande:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och mjukvaruparametrarna, inställningen av parametrar
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift.
3. Utbildning för dörr till dörr. visum, resekostnader och boende kommer att kosta kunden. Det är bättre att ordna en översättare för båda våra ingenjörer under utbildningsperioden. Träningstid: 3-5 dagar.

Garanti

---

a) .1 År för hela maskinen (Man-made Damage förhandlas fram.).
b). Laserkälla 2 års garanti
c). Livslångt underhåll och reservdelar
d) Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)
