small size precision fiber laser cutting machine automatic positioning 800 watt

Produktinformation

Certifiering: ISO9001: 2008

Betalnings- och leveransvillkor:

Minsta orderkvantitet: 1 enhet

Pris: förhandling

Förpackningsdetaljer: Träväska

Leveranstid: 7-15 dagar

Försörjningsförmåga: 2000 enheter per månad

Detaljerad produktbeskrivning

Produktnamn:	Small Size 5050 High Precision Fiber Laser Cutting Machine	Laserkraft:	300w To 800w
Arbetsplats:	500 * 500 mm	Max hastighet:	60m / min
Positioneringsnoggrannhet:	± 0,01-0,03	Powe Supply:	3 × 380V ± 10% 220V ± 10%
Paket:	Trälåda	Garanti:	1 år

This model adopts high-precision linear motor workbench, high precision, fast speed; optional high-precision CCD automatic positioning, automatic calibration. The whole process controlled by automatic computer software, the software interface real-time feedback, timely understanding of the processing status, non-contact processing program, no mechanical stress and deformation, simple operation, high cutting precision.

1, Practical new type patent integrated design, can match with different types or manufacturers of laser source, compact structure reliable, safe, practical and reasonable.
2, Using an optical marble platform, anti-vibration frame design, suitable for high speed movement, high stability.
3, High-precision, with full feedback linear motor workbench, speed is fast; large working area visual precision positioning is optional, automatic precision calibration.
4, The multi-function integrated control, independent research and development of patent software, software automatic control in processing, the software interface real-time feedback, showing all functions and all parts of processing status; non-contact processing mode, no mechanical stress and deformation.

Konfiguration

^#	^Artikel	^{Specifikation}	^varumärke	^Anmärka
¹	^Laserkälla	^800W	^Maxphotonics
²	^{linjär motor}
³	^{Optiskt galler}	^{upplösning 0,5μm}	^spanien
⁴	^Förare		^servotronix
⁵	^{Z-axel Skruvmodulgrupp}
⁶	^{Laserskärhuvud}	^BT230
⁷	^{Linjär styrskenor med precision}		^HIWIN
⁸	^Marmor	^{18001350200}	^Shandong
⁹	^Orgelhölje	^Standard
¹⁰	^{Bearbetning av material}	^Standard		^{flyg aluminiumlegering}

Parameter

^{Arbetsstorlek}		^{500 × 500 (mm)}
^{Max. Acceleration}		^{1,2 g}
^{X AXIS}	^{Max. Flytta hastighet}	^{60m / min}
	^Rutt	^500mm
	^{Positioneringsnoggrannhet}	^{± 0,01 mm}
	^{Upprepningens noggrannhet}	^{± 0.004mm}
^{Y AXIS}	^{Max. Flytta hastighet}	^{60m / min}
	^Rutt	^500mm
	^{Positioneringsnoggrannhet}	^{± 0,01 mm}
	^{Upprepningens noggrannhet}	^{± 0.004mm}
^{Z AXIS}	^Rutt	^100mm

Fungerande skick

¹	^{Arbetstemperatur}	^{-10 ℃ ~ 45 ℃}
²	^{Relativ fuktighet}	^{＜ 90% ingen kondensator}
³	^Miljö	^{Bra ventilation, ingen vibration}
⁴	^{Strömförsörjning}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Effektfrekvens}	^50Hz

4. Machine proposal

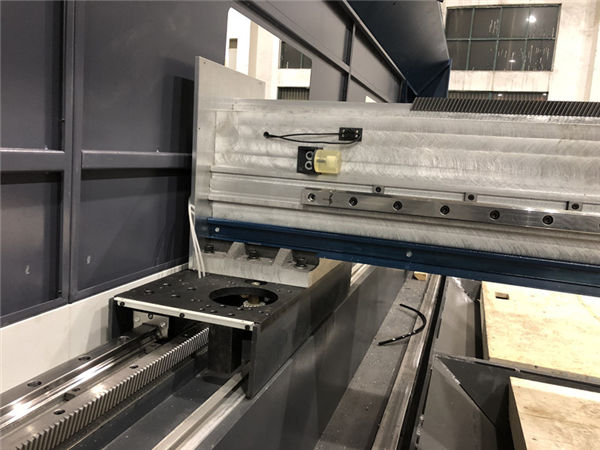

4. 1 The Machine rack adopts marble structure and US CNC laser cutting system. With Integrated designing, through gantry milling machine processing ,so to make the movement be accurate .linear motor driving system, friendly interface and long term stable working.
Adopted THK Japan precision linear guide rail, with high accuracy, low abrasion and easy to be assembled or exchanged.4. 2 laser cutting head
BT230 (Raytools, Schweiz varumärke) laserskärhuvud med autofokussystem. Det kan förhindra att materialavfall snedvrids. Skyddsglaset kan hålla och skydda de låga kostnaderna för de viktiga optiska delarna inuti skärhuvudet. Autofokussystem är lämpligt för icke-platt metallplåtbearbetning. Kombinerat med högkvalitativa lasrar kan BT230 användas i stor utsträckning inom keramik, medicin, halvledare och andra industrier.

^Artikel	^Parameter
^kollimering	^100mm
^fokus	^125mm
^{optisk bländare}	^25mm
^{munstycke (singel)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^linsmaterial	^kvarts
^fiberplugg	^QBH
^Hjälptryck	^{Max. 20bar}
^vikt	^{~ 1,5 kg}

Kontrollsystem

Användningen av professionell PC industriell datordrift, grafiskt gränssnitt, lätt att använda, professionell skärningskontrollprogramvara kan fritt utforma en mängd olika grafik och text, realtidsbehandling, support CAD, CorelDraw och annan professionell mappningsprogramvara.
. Högkvalitativ industriell datorkontroll
. Högeffektivt, enkelt att använda CNC-skärsystem
. Z-axels automatisk spårningsfunktion

Applications display

Applied to various metal sheet cutting and punching and other kinds of laser processing, such as hardware, consumer electronics components, various instruments, sheet metal processing industrial cutting; precision cutting and drilling for various metal materials.
