fiberlaserskärmaskin för rör och ark

Produktinformation

Certifiering: CE
Betalnings- och leveransvillkor:
Minsta orderkvantitet: 1Set
Förhandlingsbart pris
Förpackningsdetaljer: 1 * 20GP-behållare
Leveranstid: 30 dagar
Betalningsvillkor: L / C, D / A, T / T, D / P, Western Union, L / C
Försörjningsförmåga: 50 set per månad

Detaljerad produktbeskrivning

Ansökan::	Allt metallmaterial	Skär tjocklek:	SS upp till 10 mm, MS upp till 22 cm
Lasertyp ::	Fiber	CNC Or Not ::	Ja
Kylningsläge ::	Vattenkylning	Kontrollprogramvara ::	Cypcut
Grafiskt format som stöds ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Ursprungsort::	Kina
Modellnummer::	TY-3015DG	Tillhandahållen kundservice ::	Ingenjörer tillgängliga för servicemaskiner utomlands
Upprepande noggrannhet ::	+ -0.03mm	Driftstemperatur ::	0 ° C-45 ° C
Arbetsfuktighet ::	5%-95%	Laserkälla:	Kinesiska eller importerade
Spänning::	AC380V ± 10% 50 HZ (60 HZ)	Skärområde:	3000 * 1500mm standard, större kan anpassas

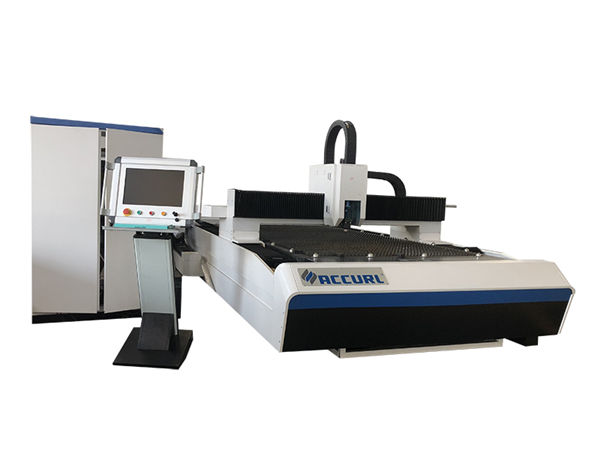

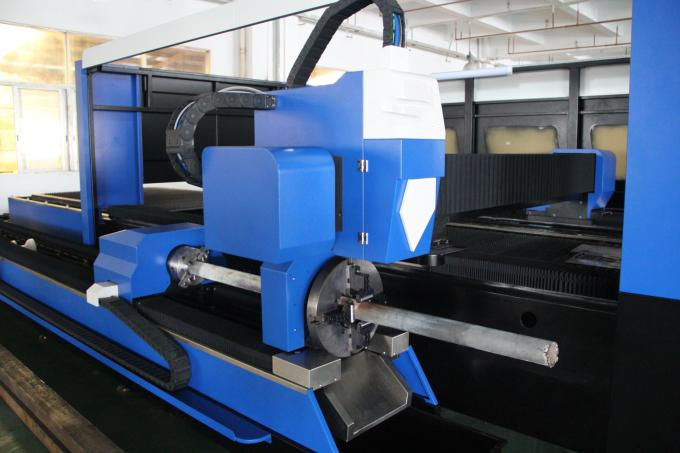

Fiberlaser skärmaskin för rör och ark

Maskropp

1. Vår maskinkropp med 8mm stålkonstruktion, 600 ℃ värmebehandling, exakt svetsning, för att säkerställa 20 års användning utan deformation.
2. Korg med magnesiumlegering gjutning, Stark stabilitet utan deformation, snabb rörelse.

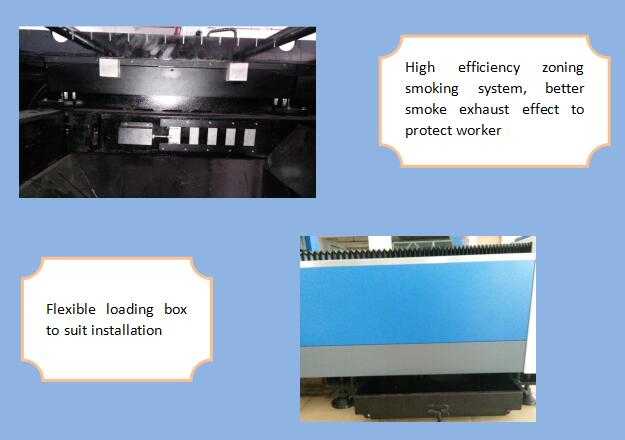

3. Högeffektiv zonrökningssystem på båda sidor av maskinkroppen, starkt segmenterat damm och rökuppsamling, det kommer att minska skadan på arbetaren.
4. Importerad precision flänsreducerare och servomotor, snabb körhastighet.
5. 70 blad och 6 glidstänger på maskinsängen, med nära knivar för att minska maskinvarningen, glidstänger som arbetar med cylindrar för att enkelt ladda upp och ladda ner ark.
6. Flexibel lastbox kan öppnas på framsidan och på båda sidor, vilket är övertygande för maskinens arbetsskick.

Specifikation

Laserkälla	IPG / Raycus / Nlight
Maskropp	byggnadsstruktur
Arbetsresor	Högprecisionsbollskruv numeriskt styrbord med matningsanordning
Max körhastighet	80m / min-90G / min
X / Y-platsprecision	0,03 mm / m
Strömförsörjning	380V 50Hz / 60Hz
X / Y upprepad platsprecision	± 0,03 mm
Körstemperatur	0 ° C-45 ° C
Max acceleration	1.0G
Maskinens bruttokraft	<16KVA
Tillämpade material	Tunt mjukt stål, rostfritt stål och andra typer av metallplåtar
Skärområde	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Totalvikt	4600KGS

Detaljerade bilder

	Namn:Maskropp och tillbehör a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation. b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar. c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.
Namn:AC servomotor & förare Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.
	Namn:Linjära guider för precision Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet
Namn:Skärhuvud Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.
	Namn:Laserkälla snabb hastighet, skärlinje med hög precision och slät skärkant

Namn:Maskropp och tillbehör

a.600 ℃ värmebehandling, 24 timmars kylning i ugnen, exakt svetsning av CO2-skydd, för att säkerställa 20 års användning utan deformation.
b.Synkrona X / Y / Z-axlar: Z-axeln kan löpa 150 mm, lämplig för skärning av många olika metallplåtar.
c. Hög kvalitet garanterar dess hållbarhet och enklare underhåll.

Namn:AC servomotor & förare

Den importerade servomotorn (Y-axeln som drivs av två servomotorer) tillsammans med den sofistikerade planetreduceraren säkerställer stabil, exakt och pålitlig drivning.

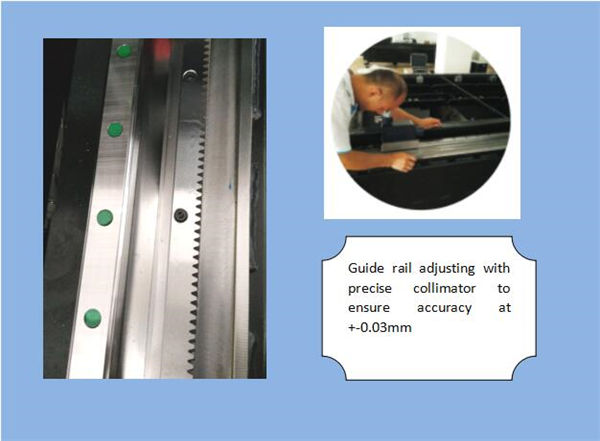

Namn:Linjära guider för precision

Avancerat klippsystem, laserkraft och servoförflyttning passar varandra perfekt, importerat växellåda med hög precision och stativ, utbytbart dubbelt arbetsbord, för att säkerställa högre bearbetningshastighet och noggrannhet

Namn:Skärhuvud

Det kontaktlösa skärhuvudet har funktionen automatisk höjdspårning och antikollision, vilket förbättrar skärhastigheten, jämnheten och skärningsnoggrannheten under samma utgångseffekt. Kort sagt kan skäreffektiviteten ökas.

Namn:Laserkälla

snabb hastighet, skärlinje med hög precision och slät skärkant

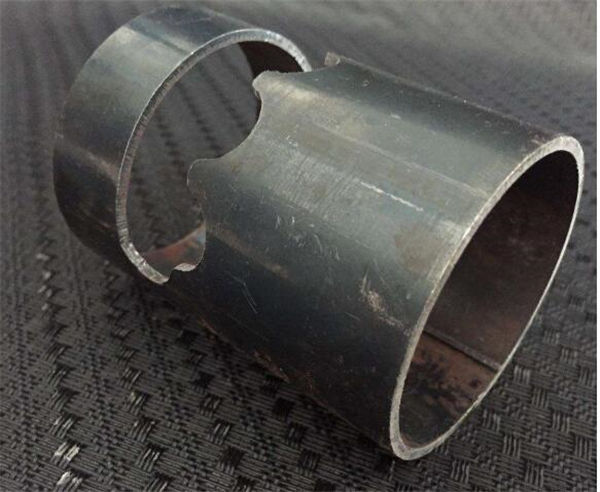

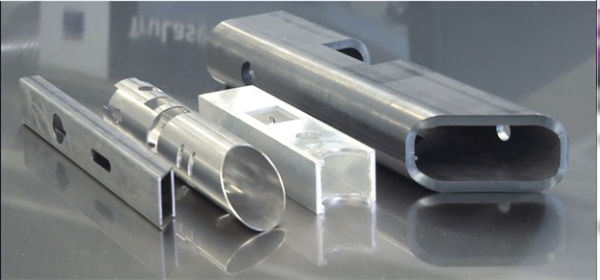

Skär prover

prover:

Träning

Efter att kontraktet har tecknats kan ditt företag ordna teknolog som kommer till vår fabrik för att lära sig grundläggande kunskaper om utrustning och driftsmaterial, tillräcklig utbildningstid cirka 1-3 dagar, utbildningsinnehållet är som följer:
a) Gemensam utbildning för ritningsprogramvara;
b) Maskiner av och på utbildningsprocedurer;
c) Betydelsen av kontrollpanelen och programvaruparametrarna, inställningen för parametrarintervall;
d) Grundläggande rengöring och underhåll av maskinen;
e) Vanlig felsökning för hårdvara;
f) Försiktighet vid drift,

Garanti

en). 1År för hela maskinen med laserrörsmaskin för metallrör (Man-made Damage förhandlas fram.).
b). Laserskälla 2 års garanti
c). Livslångt underhåll och reservdelar
d). Gratis utbildning för operationspersonal. (ingenjör kan åka utomlands förhandlas fram.)
